커튼 에어백 - LH(탈거 및 교체)

교정 코드 20012002 0.96 참고: 절차에서 명시적으로 언급하지 않는 한 위 교정 코드 및 FRT는 연결된 절차를 포함하여 이 절차를 수행하는 데 필요한 모든 작업을 반영합니다. 명시적으로 지시하지 않는 한 교정 코드를 누적하지 마십시오. 참고: FRT에 대한 자세한 내용과 FRT가 만들어진 방법은 표준 정비 작업시간을(를) 참조하십시오. FRT 값에 대한 피드백을 제공하려면 LaborTimeFeedback@tesla.com으로 이메일을 보내십시오. 참고: 아래 절차를 수행할 때 적절한 PPE를 착용했는지 확인하려면 개인 보호의 내용을 참조하십시오.

탈거

  1. LH 전면 도어를 열고 LH 전면 창문을 내립니다.
  2. 후면 후드 내 에이프런을 탈거합니다. 참조 항목: 후드 내 에이프런 - 후면(탈거 및 교체).
  3. LH 중간 A필러 트림을 탈거합니다. 참조 항목: 트림 - A필러 - 중단 - LH(탈거 및 교체).
  4. LH 계기판 엔드캡을 탈거합니다. 참조 항목: 엔드캡 - 계기판 - LH(탈거 및 교체).
  5. LH 상단 A필러 트림을 탈거합니다. 참조 항목: 트림 - A필러 - 상단 - LH(탈거 및 교체).
  6. LH 상단 A필러 브래킷을 탈거합니다. 참조 항목: 브래킷 - A필러 - 상단 - LH (탈거 및 교체).
  7. 운전석 선바이저를 탈거합니다. 참조 항목: 선바이저 - LH(탈거 및 교체).
  8. 운전석 시트를 앞으로 이동합니다.
  9. LH 후면 도어를 엽니다.

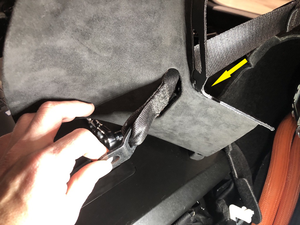

  10. LH 전면 안전벨트를 분리합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    해제 메커니즘을 시계 반대 방향으로 돌리고 해제 후 다시 시계 방향으로 돌립니다.
  11. LH 상단 B필러 트림을 탈거합니다. 참조 항목: 트림 - B필러 - 상단 - LH(탈거 및 교체).

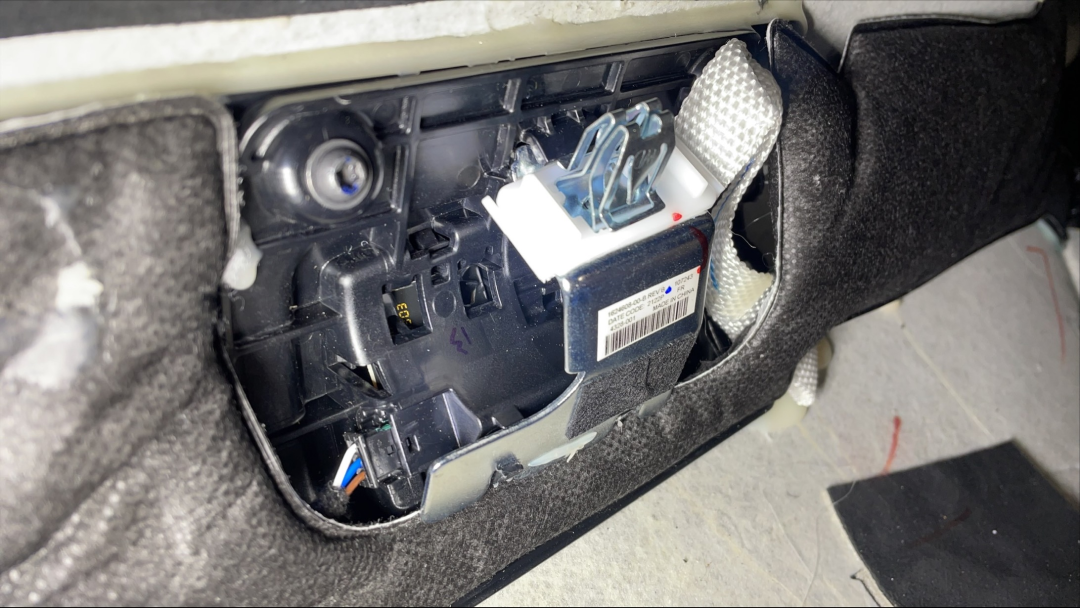

  12. LH 후면 코트 후크를 눌러서 엽니다.
  13. LH 후면 코트 후크 나사 커버를 고정하는 탭(2개)을 풀기 위해 비집어 엽니다.
  14. LH 후면 코트 후크 나사 커버를 탈거합니다.
    2.5 Nm (1.8 lbs-ft)
    팁: 다음 공구 사용을 권장합니다.
    • T25 소켓
  15. LH 2열 시트를 아래 위치로 접습니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    등받이의 버튼 또는 트렁크 스위치에서 시트를 분리합니다. 2열 하단 시트 쿠션이 없으면 필요에 따라 시트를 보호하십시오.
  16. 후면 트렁크 선반을 탈거합니다. 참조 항목: 트렁크 선반 - 후면 트렁크(탈거 및 교체).

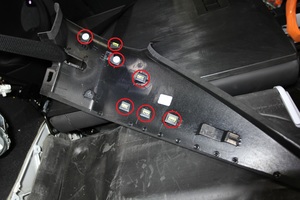

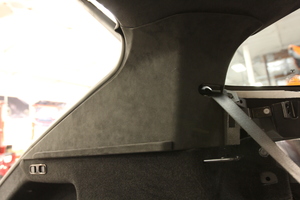

  17. LH 상단 C필러 트림을 차체에 C필러에 고정하는 클립(7개)을 풀어준 다음 트림을 한쪽으로 치워둡니다.

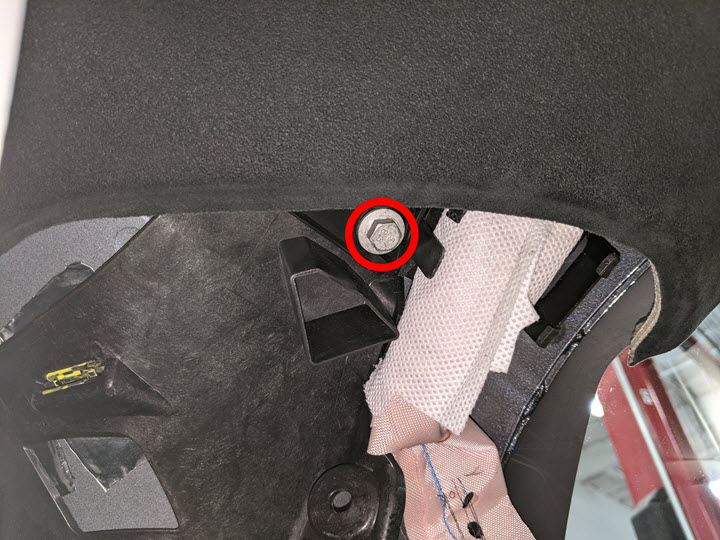

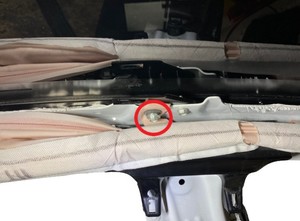

  18. 후면 헤드라이너를 차량에 고정하는 볼트를 탈거합니다.
    3 Nm (2.2 lbs-ft)
    팁: 다음 공구 사용을 권장합니다.
    • 10mm 소켓
  19. RH 전면 도어를 엽니다.
  20. 전면 동승석 선바이저를 탈거합니다. 참조 항목: 선바이저 - LH(탈거 및 교체).
  21. LV 전원을 연결 해제합니다. 참조 항목: LV 전원(연결 해제 및 연결).

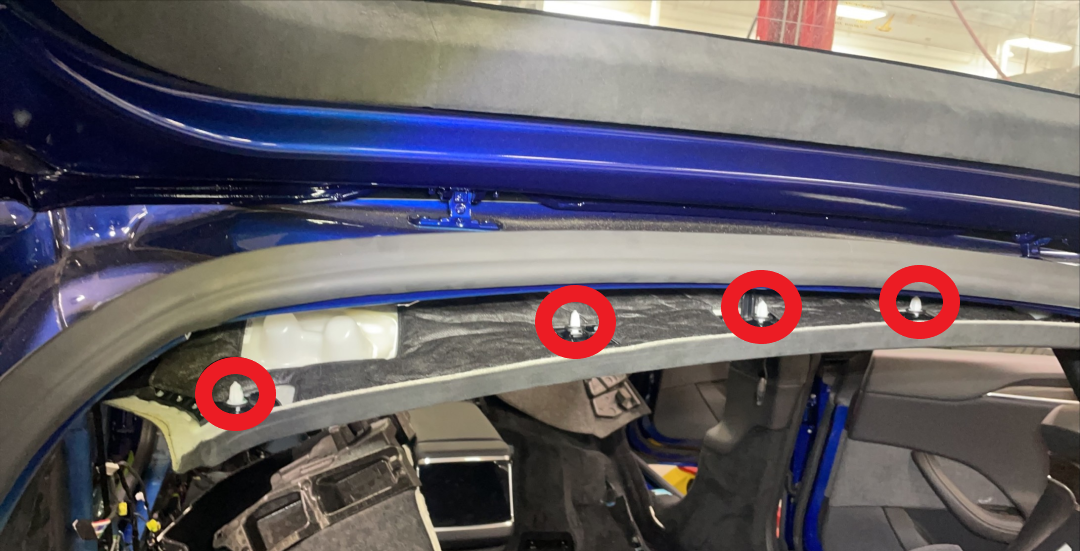

  22. 헤드라이너의 LH 후면을 차량에 고정하는 클립(4개), 테더 클립(3개) 및 후크를 풉니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    헤드라이너는 분리 시 테더로 지지됩니다. 위쪽과 안쪽으로 밀어 코트 후크 어셈블리의 후크를 차체에서 풉니다.

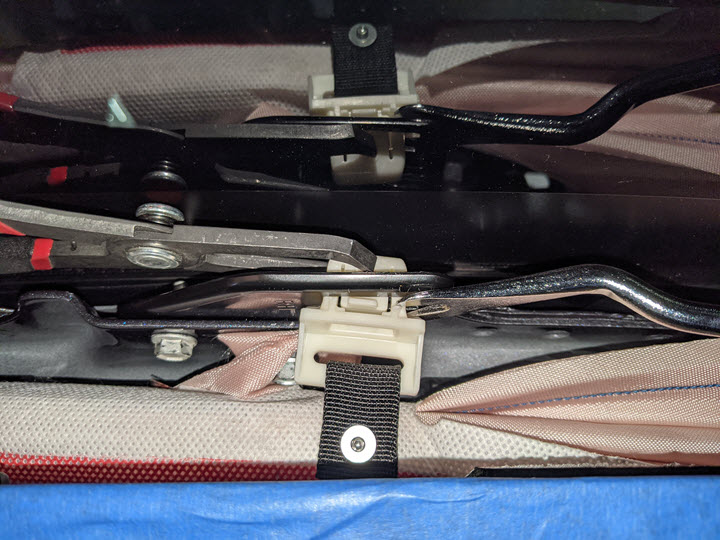

  23. LH 루프 본체에서 테더 클립(3개)을 풉니다.
  24. LH 테더 클립을 헤드라이너에 고정합니다.

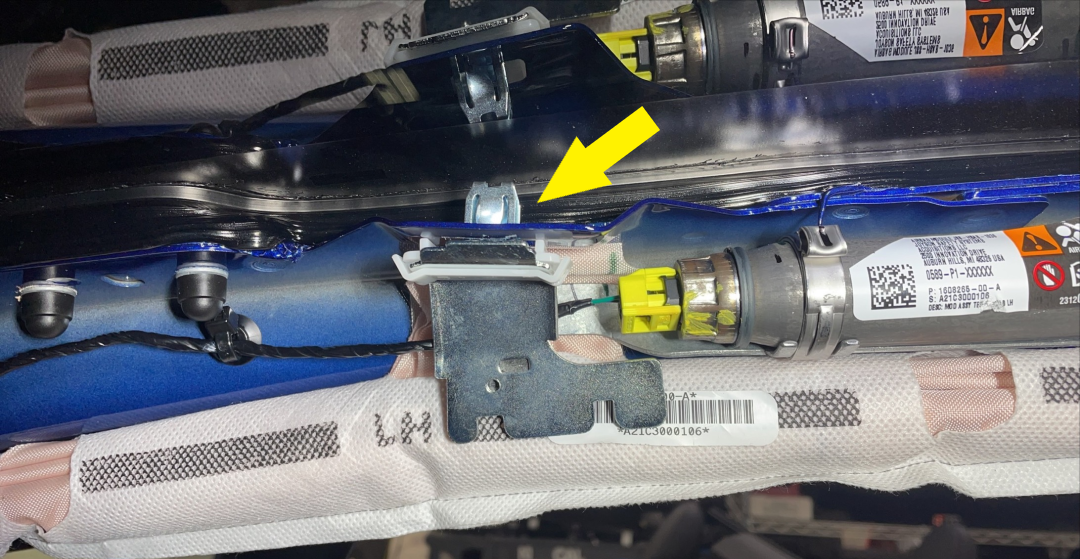

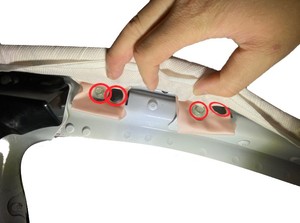

  25. 차체에서 LH 코트 후크 브래킷을 분리합니다.
    1 Nm (.7 lbs-ft)
    팁: 다음 공구 사용을 권장합니다.
    • T20 소켓

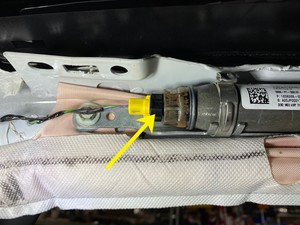

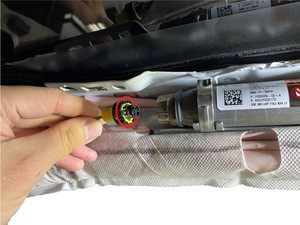

  26. LH 커튼 에어백 전기 커넥터를 연결 해제합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    탭을 뒤로 당겨 LH 커튼 에어백 어셈블리에서 커넥터를 분리합니다.

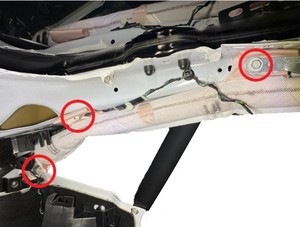

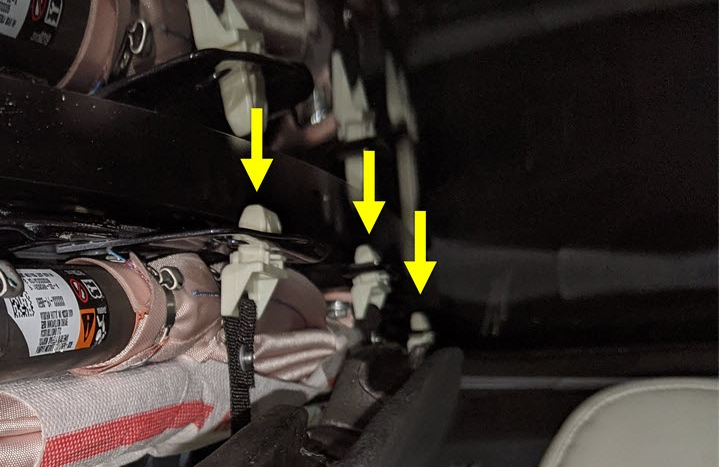

  27. 볼트(8개)를 탈거하고 LH 커튼 에어백을 차체에 고정하는 클립(2개)을 풉니다.
    9 Nm (6.6 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    임팩트 공구를 사용하여 자동 태핑 볼트를 탈거하지 마십시오.
    팁: 다음 공구 사용을 권장합니다.
    • 10mm 소켓

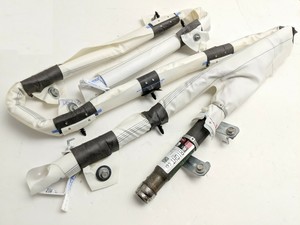

  28. 차량에서 LH 커튼 에어백을 탈거합니다.

장착

  1. 장착할 LH 커튼 에어백을 차량에 배치합니다.
  2. 볼트(8개)를 끼우고 LH 커튼 에어백을 차체에 고정하는 클립(2개)을 조입니다.
    9 Nm (6.6 lbs-ft)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    경고
    에어백의 패스너는 자동 태핑이므로 모든 패스너는 나사산이 어긋나지 않도록 하기 위해 먼저 손으로 조이기 시작해야 합니다. 임팩트 공구를 사용하여 자동 태핑 볼트를 장착하지 마십시오. 볼트는 커튼 에어백에 장착되어 있습니다.
    팁: 다음 공구 사용을 권장합니다.
    • 10mm 소켓
  3. LH 커튼 에어백 전기 커넥터를 연결한 다음 안전 잠금 장치를 고정합니다.
  4. LV 전원을 연결합니다. 참조 항목: LV 전원(연결 해제 및 연결).
  5. 후면 후드 내 에이프런을 장착합니다. 참조 항목: 후드 내 에이프런 - 후면(탈거 및 교체).
  6. LH 코트 후크 브래킷을 헤드라이너에 고정합니다.
    1 Nm (.7 lbs-ft)
    팁: 다음 공구 사용을 권장합니다.
    • T20 소켓

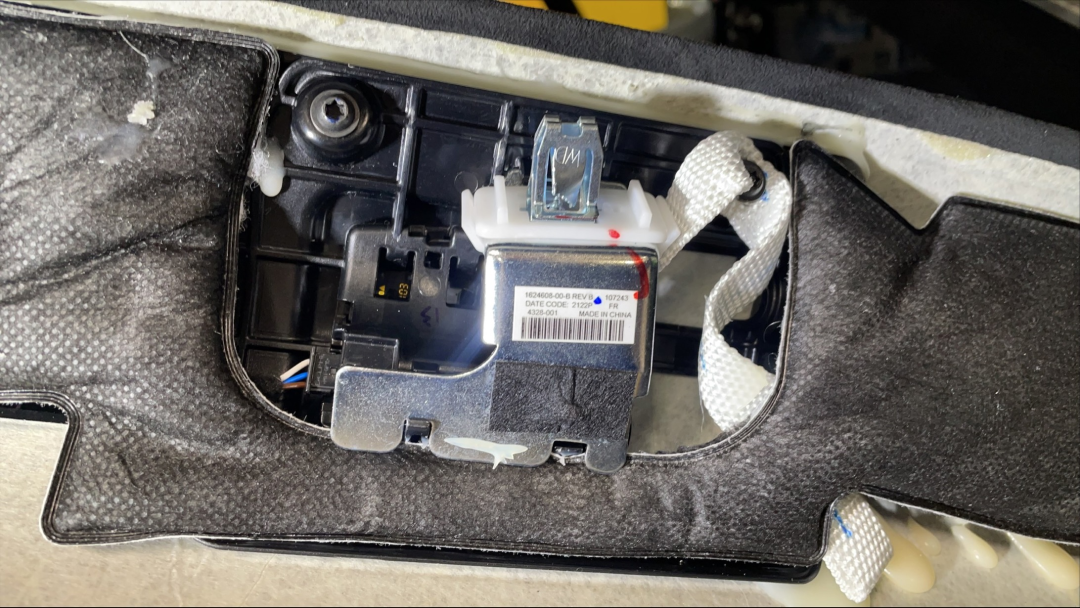

  7. LH 후면 코트 후크 나사를 장착합니다.
    2.5 Nm (1.8 lbs-ft)
    팁: 다음 공구 사용을 권장합니다.
    • T25 소켓
  8. LH 후면 코트 후크 나사 커버를 닫습니다.
  9. LH 후면 코트 후크를 눌러서 닫습니다.
  10. 헤드라이너의 LH 후면을 차량에 고정하는 클립(4개), 테더 클립(3개) 및 후크를 장착합니다.
  11. 후면 헤드라이너를 차량에 고정하는 볼트를 장착합니다.
    3 Nm (2.2 lbs-ft)
    팁: 다음 공구 사용을 권장합니다.
    • 10mm 소켓
  12. 전면 동승석 선바이저를 장착합니다. 참조 항목: 선바이저 - LH(탈거 및 교체).

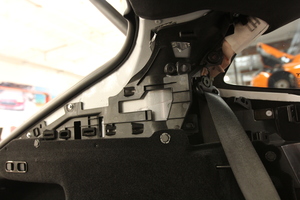

  13. LH 상단 C필러 트림을 C필러에 배치한 다음 트림을 차량에 고정하는 클립(7개)을 장착합니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    안전벨트를 LH 상단 C필러에 장착합니다.
  14. 후면 트렁크 선반을 장착합니다. 참조 항목: 트렁크 선반 - 후면 트렁크(탈거 및 교체).
  15. LH 상단 B필러 트림을 장착합니다. 참조 항목: 트림 - B필러 - 상단 - LH(탈거 및 교체).
  16. LH 전면 시트 안전벨트를 고정합니다
  17. LH 2열 시트를 수직 위치로 접습니다.
    Informational PurposesAn informational icon, calling your attention
    참고
    시트 쿠션 보호대를 탈거합니다.
  18. LH 후면 도어를 닫습니다.
  19. 운전석 시트를 원래 위치로 이동합니다.
  20. 운전석 선바이저를 장착합니다. 참조 항목: 선바이저 - LH(탈거 및 교체).
  21. LH 상단 A필러 브래킷을 장착합니다. 참조 항목: 브래킷 - A필러 - 상단 - LH (탈거 및 교체).
  22. LH 상단 A필러 트림을 장착합니다. 참조 항목: 트림 - A필러 - 상단 - LH(탈거 및 교체).
  23. LH 계기판 엔드캡을 장착합니다. 참조 항목: 엔드캡 - 계기판 - LH(탈거 및 교체).
  24. LH 중간 A필러 트림을 장착합니다. 참조 항목: 트림 - A필러 - 중단 - LH(탈거 및 교체).
