Module - commande de la carrosserie - sécurité (retirez et remplacez)

Code de correction 17454002 0.48 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires au LaborTimeFeedback@tesla.com. NOTE: Consultez Protection individuelle pour vous assurer de porter l’ÉPI approprié lorsque vous effectuez la procédure ci-dessous.

  • 2024-01-18L Ajout d'une étape pour que la routine ODIN PROC_VCSEC_X_SET-ROOT-KEY-TO-ALL-REGIONSvia Toolbox: (link) soit exécutée pour les véhicules dotés de certaines versions du micrologiciel.
  • 20-11-2023 : Étapes de configuration du contrôleur de sécurité mises à jour.
  • 24-10-2023 Routines Toolbox mises à jour après le remplacement.
  • 21-07-2023 : Remarque ajoutée au sujet des actions Toolbox liées à la sécurité.
Informational PurposesAn informational icon, calling your attention
Remarque
Certaines des actions de l'outil Toolbox inclues dans la présente procédure concernent la sécurité du véhicule et ne peuvent être effectués que par les employés de Tesla ou une tierce partie autorisée à effectuer des actions de Toolbox relatives à la sécurité. Pour en savoir davantage, consultez la FAQ de l'abonnement au service disponible dans le menu déroulant du compte de l'utilisateur.

Retirer

  1. Retirez la garniture centrale gauche et droit du montant A. Voir Garniture - montant avant - milieu - gauche (retirez et remplacez).
  2. Retirez les capuchons d’extrémité gauche et droit du tableau de bord. Voir Capuchons d’extrémité - tableau de bord - gauche (retirez et remplacez).
  3. Retirez la garniture du montant A supérieur, côtés gauche et droit. Voir Garniture - montant avant - supérieure - gauche (retirez et remplacez).
  4. Retirez le pare-soleil gauche et droit. Voir Pare-soleil - gauche (retirez et remplacez).
  5. Éteignez le véhicule à partir de l’écran central. Touchez Contrôles > Sécurité > Mise hors tension
  6. Retirez le tablier arrière sous le capot. Voir Tablier sous le capot - arrière (retirez et remplacez).
  7. Installez la batterie BT. Voir Alimentation 12 BT (déconnecter et connecter).
  8. Retirez le rétroviseur. Voir Rétroviseur - vue arrière (retirez et remplacez).
    Informational PurposesAn informational icon, calling your attention
    Remarque

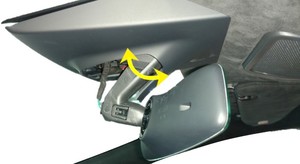

    Tournez le rétroviseur pour le dégager
  9. Retirez le couvercle supérieur de la quadruple caméra. Voir .

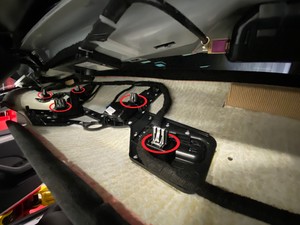

  10. Libérez les attaches (x5) qui fixent la garniture de toit à l’avant du véhicule.

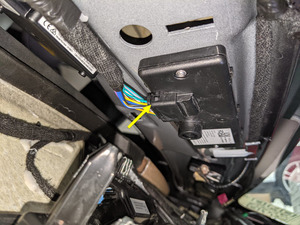

  11. Débranchez le faisceau électrique du contrôleur de sécurité.

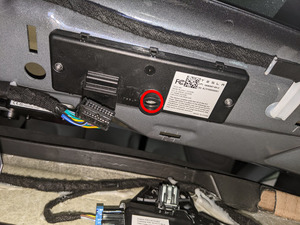

  12. Retirez le boulon qui fixe le contrôleur de sécurité au véhicule.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    1x boulon, T30
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Le boulon est captif à l’intérieur du boîtier du contrôleur et ne peut pas être retiré.

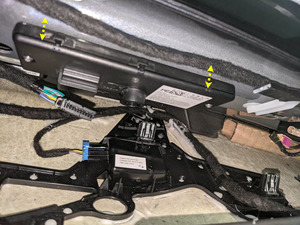

  13. Libérez l’attache et la goupille de guidage qui fixent le contrôleur de sécurité au véhicule, puis retirez le contrôleur de sécurité du véhicule.

Installer

  1. Positionnez le contrôleur de sécurité sur la carrosserie à l’aide de l’attache et de la goupille de guidage.
  2. Installez le boulon qui fixe le disque arrière gauche au véhicule.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    1x boulon, T30, 9 Nm
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Le boulon est captif à l’intérieur du boîtier du contrôleur et ne peut pas être retiré.
  3. Branchez le faisceau électrique sur le contrôleur de sécurité.
  4. Installez les attaches (x5) qui fixent la garniture de toit au véhicule.
  5. Installez le couvercle supérieur de la quadruple caméra. Voir .
  6. Installez le rétroviseur. Voir Rétroviseur - vue arrière (retirez et remplacez).
  7. Branchez la batterie BT. Voir Alimentation 12 BT (déconnecter et connecter).
  8. Installez le tablier arrière sous le capot. Voir Tablier sous le capot - arrière (retirez et remplacez).
  9. Installez le pare-soleil gauche et droit. Voir Pare-soleil - gauche (retirez et remplacez).
  10. Installez la garniture supérieure du montant A des côtés gauche et droit. Voir Garniture - montant avant - supérieure - gauche (retirez et remplacez).
  11. Installez les capuchons d’extrémité gauche et droit du tableau de bord. Voir Capuchons d’extrémité - tableau de bord - gauche (retirez et remplacez).
  12. Installez la garniture médiane gauche et droite du montant A. Voir Garniture - montant avant - milieu - gauche (retirez et remplacez).
  13. Effectuez un redéploiement du service. Voir Réinstallation du micrologiciel - Toolbox.
  14. Sélectionnez l'onglet Actions, puis recherchez « VCSEC ».
  15. Pour les véhicules exécutant les versions de micrologiciel 2023.44 à 2024.8 (non inclus), sélectionnez PROC_VCSEC_X_SET-ROOT-KEY-TO-ALL-REGIONSvia Toolbox: (link), puis cliquez sur Exécuter et laissez la routine se terminer.
  16. Cliquez sur PROC_VCSEC_X_POST-REPLACEMENT-PROCEDUREvia Toolbox: (link)via Service Mode: Low Voltage ➜ Keys ➜ VCSEC Post Replacementvia Service Mode Plus: LowVoltage ➜ VCSEC Post Replacement ➜ VCSEC Post Replacement Procedure, puis cliquez sur Exécuter et laissez la procédure se terminer.
  17. SélectionnezPROC_VCSEC_C_PAIR-NFC-CARD-V2via Toolbox: (link)via Service Mode: Low Voltage ➜ Keys ➜ Pair Key, puis cliquez sur Run (Exécuter).
  18. Placez la/les cartes NFC sur la console du socle du téléphone.
  19. Tapez le numéro des clés à appareiller au véhicule, cliquez sur Run Network, et laissez la routine se terminer.
  20. Vérifiez la fonction des touches NFC programmées.
  21. Débranchez l’outil Toolbox 3 du véhicule.
  22. Informez le client que le nouveau contrôleur de sécurité de la carrosserie ne reconnaîtra pas les clés téléphones précédemment jumelées. Le client doit supprimer et rejumeler sa clé téléphone au véhicule, s'il utilisait cette fonction auparavant. Les instructions sont disponibles dans le Manuel du propriétaire et sur les pages Web « À faire soi-même ».
