Bras - barre stabilisatrice - avant - gauche (retirez et remplacez)

Code de correction 31012002 0.24 REMARQUE : À moins d’indications explicites contraires dans la procédure, le code de correction et le temps forfaitaire ci-dessus représentent tout le travail à être fait pour cette procédure, notamment les procédures connexes. N’appliquez pas plusieurs codes de correction à la fois, à moins qu’il vous soit explicitement indiqué de le faire. REMARQUE : Consultez Temps forfaitaires pour en apprendre plus à propos des temps forfaitaires et de leur création. Vous pouvez transmettre par courriel vos commentaires relatifs aux valeurs des temps forfaitaires au LaborTimeFeedback@tesla.com. NOTE: Consultez Protection individuelle pour vous assurer de porter l’ÉPI approprié lorsque vous effectuez la procédure ci-dessous.

Caractéristiques techniques de couple

Tableau 1. Caractéristiques techniques de couple: Suspension – Avant (vérification du couple)
Description Valeur de couple Outils recommandés Réutiliser/remplacer Remarques
Écrou qui fixe la biellette de barre stabilisatric au porte-fusée
70 Nm (51.6 lbs-ft)
  • Douille de 15 mm
  • Hexagonal de 5 mm
Remplacer PN - 1111542-00-A
Écrou qui fixe la biellette d'extrémité de la barre stabilisatrice à la barre stabilisatrice
70 Nm (51.6 lbs-ft)
  • Clé mixte de 15 mm
  • Hexagonal de 5 mm
Remplacer PN - 1659754-00-A

Retirer

  1. Sur l’écran tactile, touchez Contrôles > Entretien > Mode Cric pour activer le mode Cric.
  2. Élevez et supportez le véhicule. Voir Soulever le véhicule - pont élévateur à 2 poteaux.
  3. Retirez la roue avant gauche. Voir Ensemble de roue (retrait et installation).

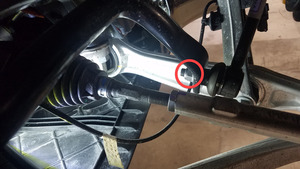

  4. Retirez et mettez au rebut l’écrou qui fixe la biellette de la barre stabilisatrice avant gauche à la barre stabilisatrice, puis faites pivoter le bras sur le côté.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Contre-maintenez le goujon avec une douille hexagonale de 5 mm et utilisez la clé pour retirer l'écrou.
    Conseil : Déplacez l'ensemble de barre stabilisatrice vers le haut et vers le bas au besoin pour retirer la biellette d'extrémité.
    Conseil : Nous recommandons l’utilisation des outils suivants :
    • Clé mixte de 15 mm
    • Hexagonal de 5 mm

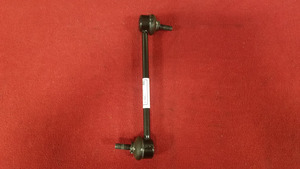

  5. Retirez et mettez au rebut l’écrou qui fixe la biellette de la barre stabilisatrice avant au porte-fusée avant gauche, puis retirez la biellette du véhicule.
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Contre-maintenez le goujon avec une douille hexagonale de 5 mm et utilisez la clé pour retirer l'écrou.
    Conseil : Nous recommandons l’utilisation des outils suivants :
    • Douille de 15 mm
    • Hexagonal de 5 mm

Installer

  1. Positionnez la biellette de la barre stabilisatrice avant gauche sur le porte-fusée, puis installez un nouvel écrou qui fixe la biellette au porte-fusée.
    70 Nm (51.6 lbs-ft)
    Conseil : Utilisez un outil hexagonal de 5 mm pour empêcher le goujon de tourner.
    Conseil : Nous recommandons l’utilisation des outils suivants :
    • Douille de 15 mm
    • Hexagonal de 5 mm
  2. Positionnez la biellette de la barre stabilisatrice avant gauche sur la barre stabilisatrice, puis installez un nouvel écrou qui fixe la biellette à la barre stabilisatrice.
    70 Nm (51.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    Remarque
    Contre-maintenez le goujon avec une douille hexagonale de 5 mm et utilisez la clé.
    Conseil : Déplacez l'ensemble de barre stabilisatrice vers le haut et vers le bas au besoin pour aligner la biellette d'extrémité.
    Conseil : Nous recommandons l’utilisation des outils suivants :
    • Clé mixte de 15 mm
    • Hexagonal de 5 mm
  3. Installez la roue avant gauche. Voir Ensemble de roue (retrait et installation).
  4. Retirez le véhicule du pont élévateur. Voir Soulever le véhicule - pont élévateur à 2 poteaux.
  5. Sur l’écran tactile, touchez Contrôles > Entretien > Mode Cric pour désactiver le mode Cric.
